武峰管道

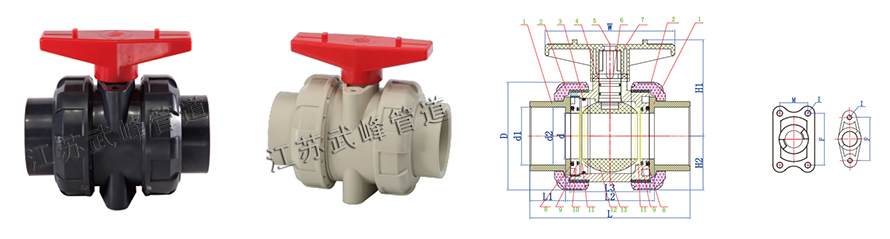

| 序號 | 名稱 | 材質 | 數量 | 單位 |
| 3\4\8\9 | O-ring | EPDM ∕ VITON | 7 | PCS |
| 01 | 平承口 | UPVC ∕ CPVC ∕ PPH | 2 | PCS |
| 02 | 螺帽 | UPVC ∕ CPVC ∕ PPH | 2 | PCS |
| 05 | 嘜頭 | ABS | 1 | PCS |
| 06 | 桿 | UPVC ∕ CPVC ∕ PPH | 1 | PCS |
| 07 | 手柄 | ABS | 1 | PCS |
| 10 | 內襯 | UPVC ∕ CPVC ∕ PPH | 1 | PCS |
| 11 | 止瀉環 | PTFE | 2 | PCS |
| 12 | 球 | UPVC ∕ CPVC ∕ PPH | 1 | PCS |
| 13 | 本體 | UPVC ∕ CPVC ∕ PPH | 1 | PCS |
| SIZE | D | D1 | D2 | ||||||||
| ANSI | DIN | JIS | CNS | PPH | ANSI | DIN | JIS | CNS | PPH | ||
| 1/2"（15） | 15 | 21.40 | 20.25 | 22.30 | 22.40 | 19.30 | 21.25 | 20.05 | 21.85 | 21.90 | 19.00 |
| 3/4"（20） | 20 | 26.75 | 25.25 | 26.30 | 26.40 | 24.10 | 26.58 | 25.05 | 25.85 | 25.90 | 23.80 |
| 1"（25） | 25 | 33.52 | 32.25 | 32.33 | 34.50 | 31.00 | 33.28 | 32.05 | 31.85 | 33.90 | 30.70 |
| 1-1/4"（32） | 32 | 42.28 | 40.25 | 38.43 | 42.50 | 39.00 | 42.05 | 40.05 | 37.85 | 41.90 | 38.60 |
| 1-1/2"（40） | 40 | 48.40 | 50.25 | 48.46 | 48.60 | 49.00 | 48.12 | 50.05 | 47.75 | 47.90 | 48.60 |
| 2"（50） | 50 | 60.45 | 63.25 | 60.56 | 60.60 | 61.90 | 60.18 | 63.05 | 59.75 | 59.90 | 61.40 |
| 2-1/2"（65） | 63 | 73.30 | 75.25 | 76.60 | 76.70 | 73.60 | 72.85 | 75.05 | 75.87 | 75.90 | 72.30 |
| 3"（80） | 75 | 89.25 | 90.35 | 89.60 | 89.70 | 88.30 | 88.70 | 90.05 | 88.83 | 88.90 | 86.90 |
| 4"（100） | 90 | 114.60 | 110.35 | 114.70 | 115.00 | 108.00 | 114.10 | 110.05 | 113.98 | 113.98 | 106.40 |
| SIZE | D | L | L1 | L2 | L3 | W | H1 | H2 | F | M | I | Operating torque（N.M） |
| 1/2"（15） | 54.00 | 106.00 | 23.00 | 60.00 | 52.00 | 84.00 | 52.50 | 27.50 | 31.00 | - | M6 | 2.0 |
| 3/4"（20） | 63.00 | 114.00 | 26.00 | 62.00 | 54.00 | 90.00 | 59.00 | 32.00 | 33.00 | - | M6 | 2.5 |
| 1"（25） | 73.50 | 128.00 | 29.00 | 70.00 | 62.00 | 106.00 | 67.50 | 37.25 | 40.00 | - | M6 | 4.0 |
| 1-1/4"（32） | 84.50 | 144.00 | 33.00 | 78.00 | 70.00 | 116.00 | 77.50 | 42.75 | 52.00 | - | M8 | 5.0 |
| 1-1/2"（40） | 98.00 | 158.50 | 35.50 | 87.50 | 79.50 | 128.00 | 90.00 | 50.00 | 52.00 | - | M8 | 7.5 |
| 2"（50） | 118.00 | 172.00 | 38.50 | 95.00 | 85.00 | 140.00 | 106.00 | 60.00 | 70.00 | - | M8 | 8.5 |
| 2-1/2"（65） | 150.00 | 278.00 | 64.50 | 144.50 | 132.50 | 198.00 | 136.50 | 76.50 | 84.00 | 45.00 | M10 | 13 |
| 3"（80） | 169.00 | 310.00 | 70.00 | 166.00 | 150.00 | 218.00 | 149.50 | 86.00 | 84.00 | 45.00 | M10 | 16 |
| 4"（100） | 190.00 | 352.00 | 84.00 | 181.00 | 157.00 | 235.00 | 166.00 | 98.00 | 121.00 | 49.00 | M12 | 25 |
